【產品/介紹】Sixfab 樹莓派電源管理 UPS | Raspberry Pi Power Management & UPS HAT | Sixfab UPS 擴充板

Last Updated on 2022 年 8 月 10 日 by 小編

Sixfab UPS 擴充板

Sixfab UPS 擴充板 是最強悍的 UPS 擴充板!支援 18650 或是 3.7V 充電電池,板載 ARM Cortex-M0+ MCU 可真正實施電源管理計畫!


Sixfab UPS 擴充板 特色

  • 真正的不間斷電源(UPS)電源管理解決方案,不會讓 Raspberry Pi 出現故障。
  • 支援 3.9V 至 21V 輸入工作電壓範圍,支援太陽能電池板。
  • 支援 18650 鋰電池可分離電池座。
  • 支援 1 節 3.7V 外部電池輸入。
  • 板載 ARM Cortex-M0+ MCU,可進行電源管理任務
  • 板載 RTC,可準確進行正常關機或喚醒、睡眠模式控制。
  • 系統供電時最高充電高達 3A。
  • 輸入、系統和電池電流監控。
  • 50mA 解析度,可控制電池和電源的電流限制。
  • 整合式溫度感測器和增強的電池保護電路。
  • 熱斷和輸入、系統、電池過壓保護。
  • 動態電源管理,可根據輸入輸出比例調整系統輸出功率。
  • 支援外部 GPIO 中斷喚醒或進入深度睡眠模式。
  • HAT 只使用 I2C 腳位。
  • 板載 STEMMA QT/Qwiic/JST SH 連接器。
  • 可程式化的按鍵和 RGB LED。
  • 支援 PWM 的智慧型散熱風扇。
  • 板載充電/放電狀態的電池電量指示燈 LED。
  • 板載硬體式切換的可選彈簧針。

Sixfab UPS 擴充板 外觀展示

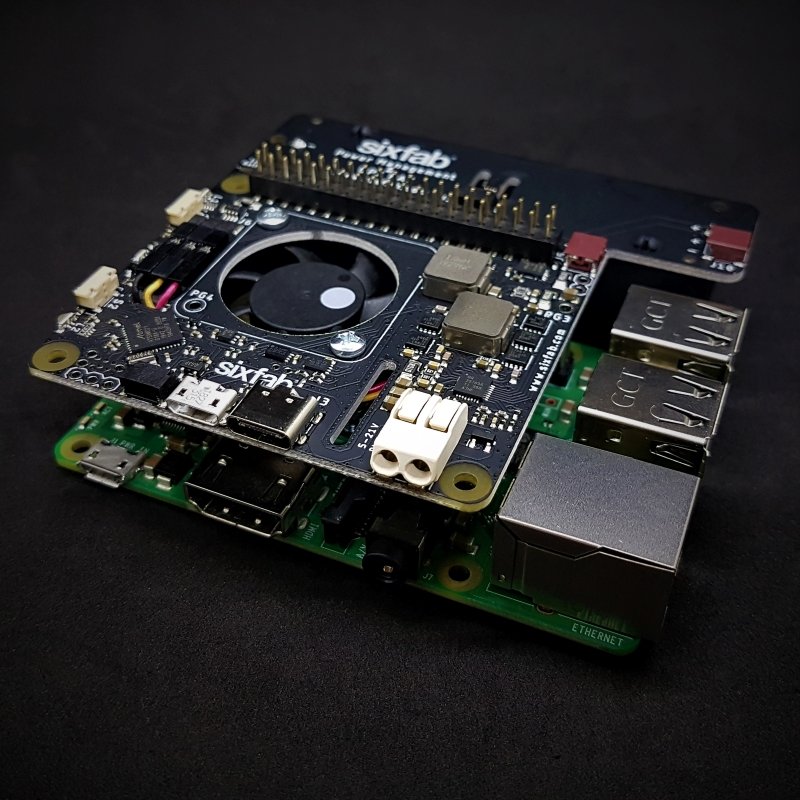

和 Raspberry Pi 結合的 Sixfab UPS 擴充板。

和 Raspberry Pi 結合的 Sixfab UPS 擴充板

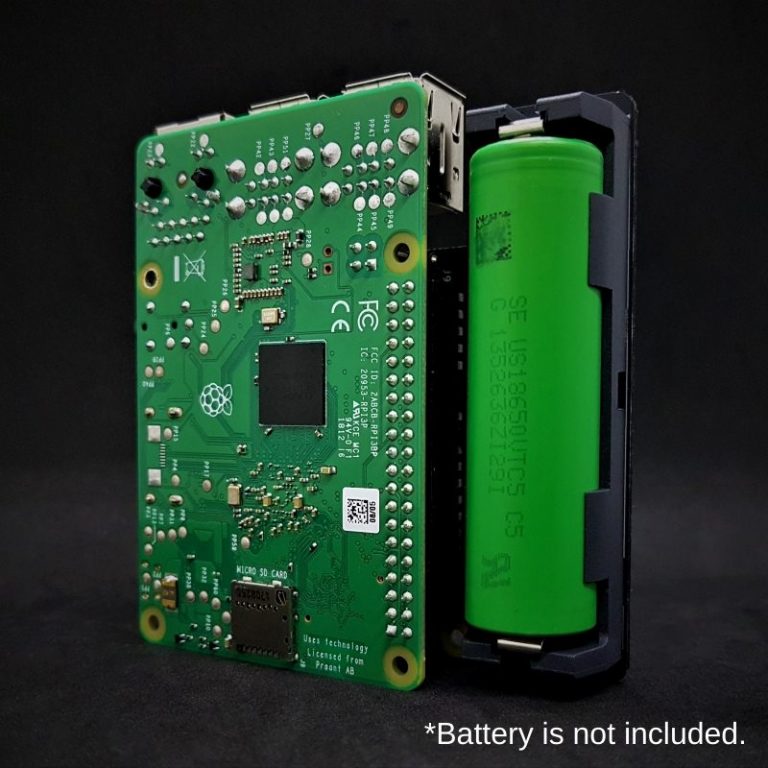

支援 18650 充電電池。

支援 18650 充電電池

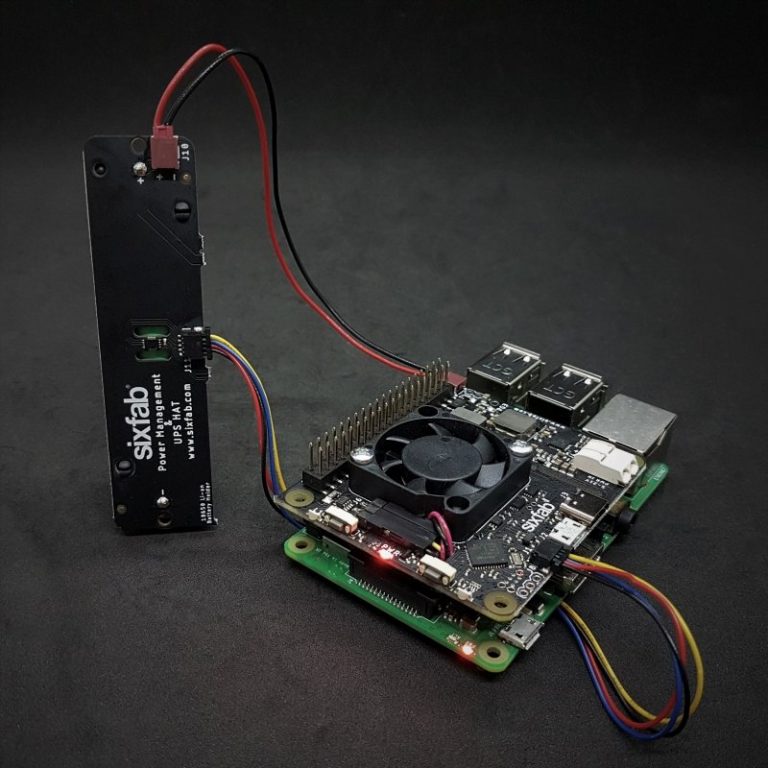

可分離/外接式電源。

可分離/外接式電源

Sixfab UPS 擴充板 教學文件

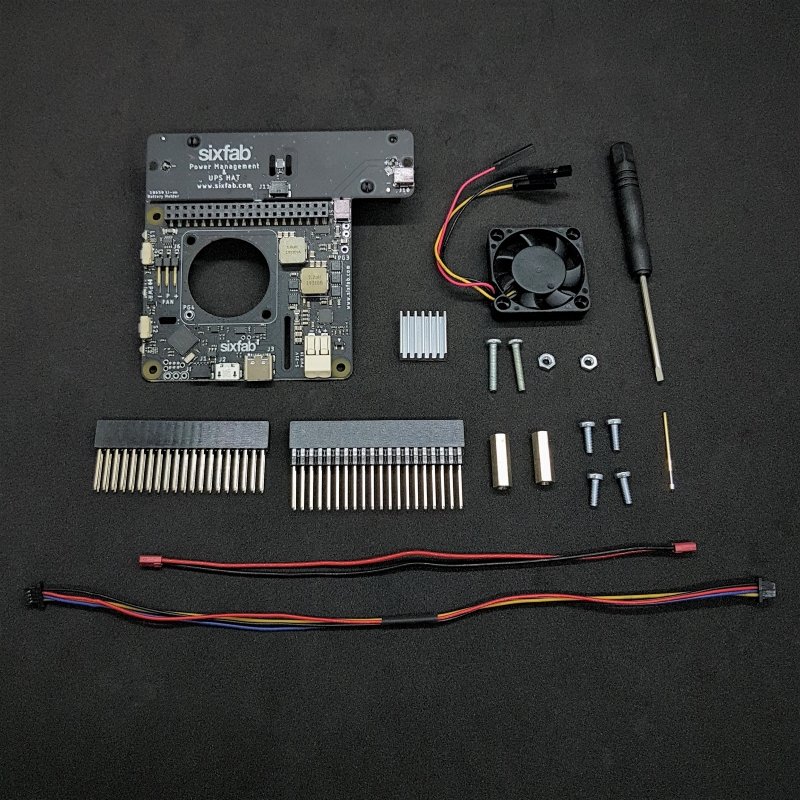

Sixfab UPS 擴充板 出貨清單

Sixfab UPS 擴充板 出貨清單

  • 1x Sixfab Power Management and UPS HAT
  • 1x Cooling Fan
  • 1x Aluminum Heatsink with Thermal Tape for Raspberry Pi
  • 1x Battery Cable JST-SFH – 150mm
  • 1x Qwiic Cable – 200mm
  • 1x Female GPIO Stackable Header 2×20
  • 1x Female Extra Tall GPIO Stackable Header 2×20
  • 1x Pogo Pin
  • 1x Mini Flat Head Screwdriver
  • 6x Mounting screws (2 for Fan & 4 for HAT mounting)
  • 2x Hex nut for Fan mount
  • 2x Threaded Standoffs – 16mm

電源管理平台

遠端控制最大問題之一是讓設備始終處於供電狀態並了解電源狀態。而將 UPS HAT 與電池堆疊可作為獨立解決問題。使用者可以通過 Sixfab 電源管理平台遠端管理 UPS HAT。電源管理平台提供詳細的電池和主電源診斷,可簡化維護成本。如果透過 Internet 則可以使用超輕量級服務代理在 Raspberry Pi 上工作並和電源管理與平台通訊。

電源管理平台特色:診斷功能

  • 提供充電狀態、電池百分比和健康狀況。
  • 偵測插入或拔出主電源。
  • 提供輸入/輸出電壓電平和電流消耗資訊。
  • 即時偵測 Raspberry Pi、HAT 和電池座板的溫度。
  • 提供冷卻風扇工作狀態和轉速資訊。
  • 可字定義儀表板上。

電源管理平台特色:可設定選項

  • HAT 上的 MCU 韌體和 Raspberry Pi 上的 Proxy 可遠端更新。
  • 可安排喚醒/關機時間等。
  • 可建立電子郵件警報。
  • 可以更新電池容量以進行精確的百分比計算(預設為 2500mAh)。
  • 可以更改電池的安全自主軟關機和最大充電百分比限制(預設為 20%-80%)。
  • 可以更新啟動冷卻風扇的溫度限制(預設為 40°C / 104°F)。
